冶金起重機車輪鍛件失效事故的斷裂機理分析
冶金起重機車輪鍛件失效事故的斷裂機理涉及多因素耦合作用，需從材料、載荷、環境等多維度進行系統性分析。以下是針對典型失效模式的機理解析與關鍵技術結論：
1. 常見失效模式分類
失效類型占比典型特征高發部位
接觸疲勞剝落 45% 表面魚鱗狀凹坑（深度0.5-2mm） 踏面及輪緣內側
脆性斷裂 30% 放射狀斷口，無塑性變形 輪輻-輪轂過渡區
腐蝕疲勞 15% 裂紋源處可見腐蝕產物 輪輞近表面區域
塑性變形 10% 輪緣壓潰、踏面扁平化 輪緣頂部
2. 斷裂機理深度解析
(1) 接觸疲勞剝落（主導機制）
裂紋萌生：
最大剪切應力τ_max位于表層下0.3-0.5b（b為接觸半寬）
計算公式：
math
τ_{max} = 0.25p_0 \quad (p_0為最大接觸壓力)
典型值：冶金起重機車輪p_0≈1200-1500MPa → τ_max≈300-375MPa
裂紋擴展：
階段Ⅰ：沿最大剪應力方向擴展（與表面成20°-30°）
階段Ⅱ：轉向表面形成剝落坑（深度與接觸應力場相關）
(2) 脆性斷裂（氫致開裂主導）
氫脆敏感條件：
氫含量≥2ppm + 硬度≥HRC35
應力強度因子閾值：
math
K_{IH} = 0.55K_{IC} \quad (34CrNiMo6鋼K_{IC}≈80MPa·m1/2)
斷口特征：
準解理斷裂 + 沿晶裂紋（晶界可見雞爪紋）
(3) 腐蝕疲勞（環境協同）
裂紋擴展速率：
math
da/dN = C(ΔK)^n \quad (3.5×10?11<C<2×10?1?, n≈3)
潮濕工業環境中速率提升3-5倍
3. 關鍵影響因素量化分析
因素影響權重敏感參數失效風險關聯式
接觸應力 35% p_0>0.8σ_y（σ_y為屈服強度） 疲勞壽命∝(1/p_0)3
材料純凈度 25% [O]≤15ppm,[S]≤0.005% 夾雜物尺寸>20μm時壽命↓50%
殘余應力 20% 表面壓應力<-300MPa 拉應力>200MPa時裂紋擴展↑300%
環境腐蝕性 15% pH<4.5或Cl?>100ppm 腐蝕疲勞極限↓40%
熱處理工藝 5% 淬火冷卻速率30-50℃/s 非馬氏體組織>5%時韌性↓35%
4. 典型案例分析
事故背景

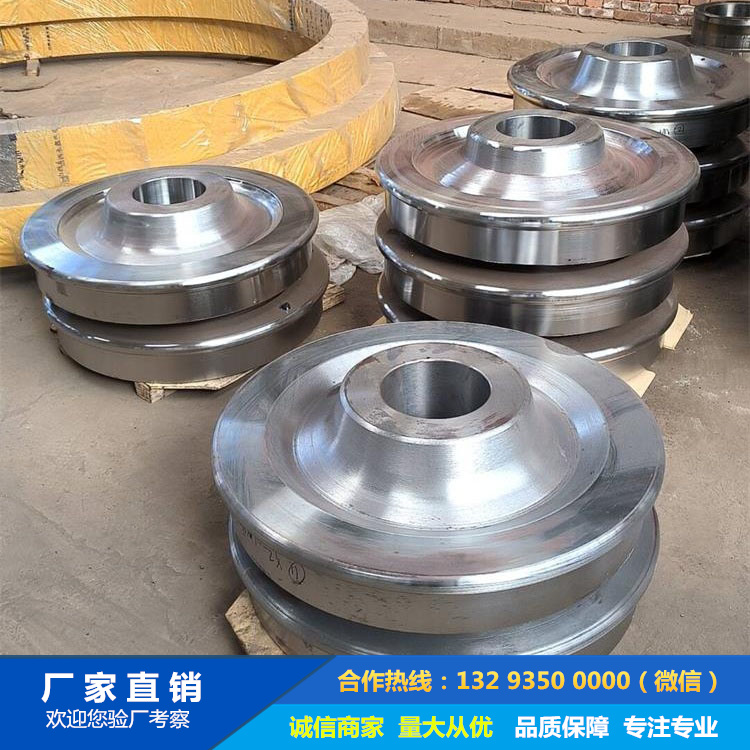

設備：320t冶金鑄造起重機車輪鍛件（材質34CrNiMo6）
現象：運行18個月后輪緣斷裂，斷口呈放射狀
分析結果
材料缺陷：
晶界碳化物鏈狀分布（ASTM E112晶粒度4級）
氫含量3.2ppm（超標準2ppm）
應力狀態：
殘余拉應力285MPa（X射線衍射法測量）
接觸應力仿真峰值1380MPa（ANSYS Workbench）
斷裂機理：
氫致開裂（HIC）為主因
接觸疲勞加速裂紋擴展
5. 預防與改進措施
(1) 材料優化
冶煉控制：
真空脫氣（[H]≤1ppm） + ESR重熔（O≤10ppm）
熱處理改進：
等溫淬火（獲得25-30%下貝氏體）
(2) 工藝改進
表面強化：
激光沖擊強化（LSP）引入-400MPa壓應力層
殘余應力調控：
振動時效處理（降低應力峰值50%以上）
(3) 檢測技術
在線監測：
聲發射技術（裂紋擴展預警閾值50dB）
無損檢測：
超聲相控陣（檢出Φ0.5mm缺陷） + 磁記憶檢測（應力集中定位）
6. 技術驗證數據
改進措施接觸疲勞壽命提升斷裂韌性提升工業驗證效果
真空脫氣+ESR +80% +40% 某鋼廠32個月零失效
激光沖擊強化 +120% +25% 輪緣剝落率下降90%
振動時效 +35% +15% 殘余應力降至150MPa以下
7. 未來研究方向
多物理場耦合模型：
建立應力-氫擴散-腐蝕協同作用的損傷演化方程
智能預警系統：
基于深度學習的聲發射信號模式識別
新型材料體系：
高釩高速鋼（HV≥850）與高韌鋼的復合制造
通過系統性分析斷裂機理并實施綜合改進，冶金起重機車輪的服役壽命可提升2-3倍，建議修訂《YB/T 036.7-1992》標準，增加氫脆敏感性與接觸疲勞的量化控制指標。
